Asslaamu'alaikum Wr. Wb

Selamat datang kembali di blog Seputar Teknologi, dimana disini kita akan coba bahas kembali tentang masalah kelistrikan. Setelah pada kesempatan yang lalu kita sudah bahas tentang Sensor Cahaya dan juga Berbagai Jenis Sensor, maka kali ini akan kita bahas mengenai Simbol - simbol kelistrikan standart internasional dan juga fungsinya. Seperti apa pembahasannya? Ini dia

Simbol Listrik Standart Internasional Pada Mesin Industri Beserta Fungsinya

Di dunia Industri, sistem kelistrikan pada mesin - mesin Eropa atau Asia menggunakan Standart Internasional dari IEC (International Electrotechical Commision). Yang mana simbol - simbol ini dibuat bertujuan agar mempermudah dalam pembacaan gambar diagram pada electrical drawing mesin industri tersebut. Pada umumnya rangkaian listrik terbagi menjadi dua, yaitu ragkaian utama dan rangkaian kontrol. Rangkaian utama sebagai jenis rangkaian yang berhubungan dengan beban, berpa gambar kontak utama MCB, kontaktor, motor listrik, dll. Sedangkan rangkaian kontrol sebagai jenis rangkaian yang berfungsi sebagai pengontrol, mematikan dan menghidupka, coil, sinyal, dll. Simbol listrik standart internasional mesin industri menurut kelompok dan fungsinya adalah sebagai berikut :

A. Simbol Gambar Listrik Plug/Stop Kontak

Pada dasarnya terdapat 5 simbol listrik dari plug atau stop kontak ini, yaitu :
1. Simbol Plug 2 phase
2. Simbol Plug 3 phase
3. Simbol Plug 3 phase + Grounding
4. Simbol Plug 3 phase + Netral + Grounding
5. Simbol Plug 3 phase dengan pengaman kebocoran arus listrik
Adapun lebih jelasnya, bisa dilihat pada gambar di bawah ini

B. Simbol Gambar Listrik Tombol Emergency

Simbol kelistrikan tombol emergency berfungsi untuk keadaan darurat yang mengharuskan untuk mematikan mesin tersebut. Simbol tersebut dibedakan dari bentuk dan fngsinya, antara lain:

1. Simbol tombol emergency dengan kontak NO (Normally Open)

2. Simbol tombol emergency dengan kontak NC (Normally Close)

3. Simbol tombol emergency stop with key dengan tombol emergency stop yang mempunyai kunci tambahan untuk mereset emergency stop tersebut

C. Simbol Gambar Listrik Tombol (Push Button)

Terdapat berbagai jenis simbol tombol push button yang dapat kita jadikan referensidalam menggambar diagram kelistrikan, yaitu :

1. Simbol tombol dengan kontak NC

2. Simbol tombol dengan kontak NO

3. Simbol tombol tekan

4. Simbol tombol tarik

5. Simbol tombol dengan lampu indikator

6. Simbol tombol putar

D. Simbol Gambar Listrik Saklar Pemilih (Selector Switch)

Terdapat macam macam simbol gambar kelistrikan selector switch, atau disebut juga dengan nama saklar pemilih, yaitu:

1. Simbol Selector Switch dengan 2 posisi dan menggunakan kunci, standby pada posisi selector di kanan
2. Simbol Selector Switch dengan 2 posisi, standby pada posisi selector di kiri
3. Simbol Selector Switch 2x3 dengan posisi stop
4. Simbol Selector Switch dengan 3 posisi
5. Simbol Selector Switch dengan 3 posisi dan menggunakan kunci, standby pada posisi selector di tengah
6. Simbol Selector Switch dengan 3 posisi, terdapat posisi stop
7. Simbol Selector Switch dengan 3 posisi dan menggunakan kunci, terdapat posisi stop dan standby pada posisi selector di kanan
8. Simbol Selector Switch dengan 3 posisi dan menggunakan kunci, standby pada posisi selector di kanan
9. Simbol Selector Switch dengan 3 posisi, standby pada posisi selector di kanan
10. Simbol Selector Switch dengan 4 posisi.

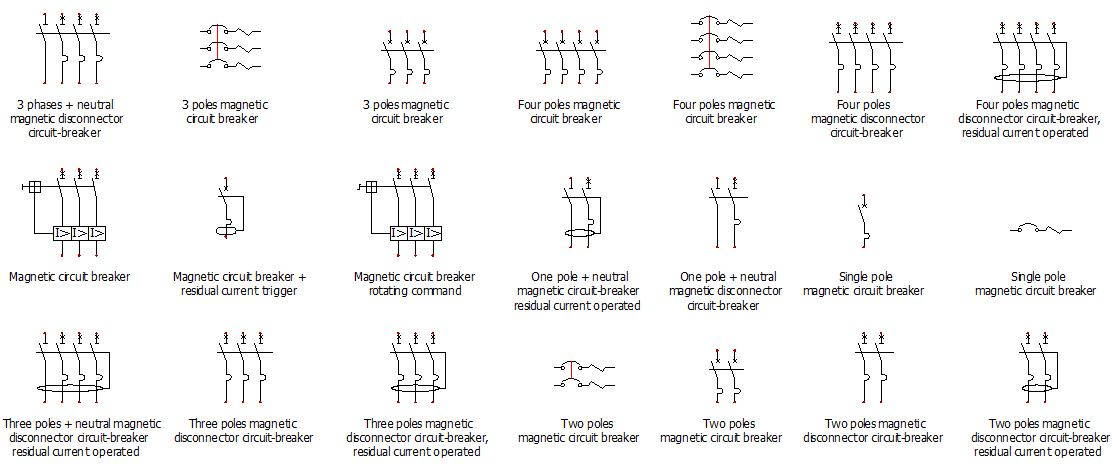

E. Simbol Gambar Listrik MCB (Magnetic Circuit Breaker)

Terdapat macam macam simbol Magnetic Circuit Breaker berfungsi sebagai pemutus arus yang menggunakan Elektromagnetik untuk mendeteksi gangguan listrik.

Gambar tersebut dapat diklik untuk diperbesar sehingga anda dapat melihat dan membaca perbedaan tiap symbol, Yaitu:

Simbol MCB, 3 phases + neutral magnetic disconnector circuit-breaker
Simbol MCB, 3 poles magnetic circuit breaker
Simbol MCB, 4 poles magnetic circuit breaker
Simbol MCB, Four poles magnetic disconnector circuit-breaker
Simbol MCB, Four poles magnetic disconnector circuit-breaker, residual current operated
SImbol Magnetic circuit breaker + residual current trigger
Simbol One pole + neutral magnetic circuit-breaker residual current operated
Simbol One pole + neutral magnetic disconnector circuit-breaker
Simbol Single pole magnetic circuit breaker
Simbol Three poles + neutral magnetic disconnector circuit-breaker residual current operated
Simbol Two poles magnetic disconnector circuit-breaker residual current operated.

F. Simbol Gambar Listrik RCBO atau ELCB

ELCB atau Earth Leakage Circuit Breaker sebagai pemutus arus jika terjadi kebocoran terhadap ground, Untuk RCBO merupakan ELCB keluaran Scheineder Electric yang bayak ditemukan dipasaran, keterangan gambar diatas:

Simbol ELCB, 3 phases + neutral magneto-thermal circuit-breaker disconnector, residual current operated
SImbol ELCB, Four poles disconnector circuit-breaker, residual current operated
Simbol ELCB, Four poles magneto-thermal circuit-breaker, residual current operated
Simbol ELCB, Four poles residual current operated circuit-breaker
Simbol ELCB, One pole + neutral circuit-breaker, residual current operated
Simbol ELCB, One pole + neutral magneto-thermal circuit-breaker disconnector, residual current operated
Simbol ELCB, One pole + neutral residual current operated circuit-breaker
Simbol ELCB, Three poles + neutral disconnector circuit-breaker, residual current operated
Simbol ELCB, Three poles + neutral residual current operated circuit-breaker
Simbol ELCB, Three poles disconnector circuit-breaker, residual current operated
Simbol ELCB, Three poles magneto-thermal circuit-breaker, residual current operated
SImbol ELCB, Three poles residual current operated circuit-breaker
Simbol ELCB, Two poles disconnector circuit-breaker, residual current operated
Simbol ELCB, Two poles magneto-thermal circuit-breaker disconnector, residual current operated
SImbol ELCB, Two poles residual current operated circuit-breaker

G. Simbol Gambar Listrik Coil

Coil disini yang dimaksud adalah gulungan kawat yang menjadi magnet sementara ketika listrik mengalir melaluinya, yang biasa digunakan pada kontaktor, relay, timer dan lain lain, pada gambar diatas terdapat macam macam simbol dari coil tersebut yaitu:

Simbol Coil dengan 2 gulungan
Simbol Coil dengan 3 kutub
Simbol Coil Relay berkedip
Simbol Instantaneous relay coil
Simbol Latching Relay Coil
Simbol Mechanical lock Relay Coil
Simbol Polarized Relay Coil
Simbol Unlatching Relay Coil
Simbol Remanence Relay Coil
Simbol Coil delay, 3 poles time delayed relay coil at rest
SImbol Coil dengan waktu tunggu, Rest time delayed relay coil
Simbol Coil dengan Waktu Tunggu, Work time delayed relay coil
Simbol Coil dengan Waktu Tunggu, Work/rest time delayed relay coil

H. Simbol Gambar Listrik Kontaktor Relay

Simbol Kelistrikan kontaktor ini merupakan simbol kontak utama dari kontaktor atau relay, yaitu:

Simbol kontaktor / relay, 2 poles NO power contact
Simbol kontaktor / Relay, 3 poles NO power contact
Simbol kontaktor / Relay, 4 poles NO power contact
Simbol kontaktor / Relay, Bipolar power contact
Simbol kontaktor, Bipolar power contact with mechanical lock
Simbol kontaktor / Relay, Four poles power contact
Simbol kontaktor, Four poles power contact with mechanical lock
Simbol kontaktor / Relay, Single pole power contact
Simbol kontaktor / Relay, Three poles power contact
Simbol kontaktor,Three poles power contact with mechanical lock

I. Simbol Gambar Listrik NC (Normally Close)

Gambar di bawah merupakan macam macam Simbol dari kontak NC:

Simbol NC Contact
Simbol NC contact, delayed at rest
Simbol NC Contact, Off delay
Simbol NC contact, thermally operated
Simbol NC delayed contact
Simbol NC fuse melting contact
Simbol NC instant. contact auto return
Simbol NC instant. contact maint. position
Simbol NC instantaneous contact
Simbol NC lead contact
Simbol NC position switch
Simbol NC thermal contact

J. Simbol Gambar Listrik Kontak NO (Normally Open)

Gambar di bawah merupakan macam macam simbol kontak NO, yaitu:

Simbol NO Contact
Simbol NO contact, delayed at rest
Simbol NO contact, delayed at work
Simbol NO contact, Off Delay
Simbol NO contact, On delay
Simbol NO delayed contact
Simbol NO fuse melting contact
Simbol NO instant. contact auto return
Simbol NO instant. contact maint. position
Simbol NO instantaneous contact
Simbol NO lead contact
Simbol NO position switch
Simbol NO thermal contact

K. Simbol Gambar Listrik Detektor, Sensor, Limit Switch

Pada gambar simbol di bawah mencakup:

Simbol Analogue sensor
Simbol Limit contact
Simbol Pressure contact
Simbol Limit switch (roller contact)
Simbol Limit switch contact (arrow)
Simbol NC dan NO current sensor
Simbol NC dan NO flow sensor
Simbol NC dan NO frequency sensor
SImbol NC dan NO level sensor
Simbol NO dan NC light barrier
Simbol NO dan NC pressure sensor
SImbol NO dan NC proximity sensor
Simbol NO dan NC rotation sensor
Simbol NC dan NO speed sensor
Simbol NO dan NC thermal sensor
Simbol Thermocouple
SImbol NO dan NC voltage sensor

L. Simbol Gambar Alat Ukur Kelistrikan

Simbol di bawah merupakan gambar kelistrikan alat ukur kelistrikan:

Simbol Ammeter atau amper meter
SImbol Frequencymeter
Simbol Wattmeter
SImbol Energy meter
Simbol Ohmmeter
Simbol Pulse Meter
Simbol Time Meter

M. Simbol Gambar Kelistrikan Motor

Pada gambar di bawah merupakan simbol simbol motor listrik yang digunakan pada electrical drawing yang merupakan standar simbol kelistrikan Internasional, Yaitu:

Simbol 3 phase motor
Simbol Three phases + ground alternating current motor, delta coupling
Simbol Three-phases + ground alternating current motor, 6 terminals
SImbol Three-phases alternating current motor
Simbol Three-phases alternating current motor, 3 terminals
Simbol Three-phases alternating current motor, 3 terminals + ground
Simbol Three-phases alternating current motor, 6 terminals
Simbol Three-phases alternating current motor, delta coupling
Simbol Three-phases wound-rotor induction motor
Simbol Three-phases wound-rotor induction motor, 3 bornes
Simbol Three-phases wound-rotor induction motor, 6 terminals
Simbol Three-phases wound-rotor induction motor, delta coupling.

N. Simbol Gambar Listrik Indikator, Sinyal, Alarm, Horn

Simbol simbol di bawah merupakan simbol kelistrikan dari Indicator, Alarm, Signal / Horn, Yaitu:

Simbol Bell
Simbol Buzzer
Simbol Horn
Simbol Loud Speaker
Simbol Siren
Simbol Whistle / Peluit
Simbol Flashing indicator
Signal Indicator

Gambar simbol indikator, alarm, sinyal, horn

O. Simbol Gambar Listrik Trafo

gambar simbol dari Transformer atau Trafo:

SImbol 10p transformer
Simbol 3 phase transformer YD coupling
Simbol Autotransformer
Simbol Left dan Right current transformer
Simbol Single phase transformer
Simbol Start-Delta Transformer
Simbol Three phase transformer

Demikian beberapa simbol listrik sesuai standart internasioanl dan juga fungsinya. Semoga materi di atas dapat menambah wawasan kita tentang kelistrikan. Sekian Terimakasih.
